LPC11E6x 系列是恩智浦（NXP）推出的一款基于ARM Cortex-M0+ 内核的低成本32位微控制器。主要面向各类嵌入式应用而设计，该系列MCU 的最高工作频率可达 50 MHz。兼具高性能与低功耗特性，适用于电表、游戏配件、汽车收音机、医疗检测和电脑等对成本控制和系统效率有较高要求的场景。

在存储资源配置方面，LPC11E6x 系列提供了充足的片上存储空间，具体包括高达256KB片上闪存、4KB EEPROM和36KB的SRAM，用作运行时数据储存和程序堆栈空间，保障系统可以流畅的处理复杂任务。

在外设功能方面，LPC11E6x 系列集成了包括DMA 控制器、CRC 引擎、两个 I2C 总线接口、最多五个 USART、两个 SSP 接口、带六个可配置多功能定时器的 PWM/定时器子系统、实时时钟、一个 12 位 ADC、温度传感器等丰富的接口与控制模块，以支持多样化的应用需求。功能可配置的I/O 端口，可支持多种工作模式。以及最多80 个通用 I/O 引脚，提供极高的扩展能力，可满足复杂系统的外设连接需求。

主要特性：

CPU：ARM Cortex-M0+ 内核 ，工作频率高达50MHz

存储器：256KB片上闪存、4KB EEPROM和36KB的SRAM

ROM API支持：引导加载程序、USART 驱动程序、I2C 驱动程序、DMA 驱动程序

数字外设：最多80个通用输入输出（GPIO）引脚、两个 16 位和两个 32 位标准计数器/定时器、最多 19 个 PWM 输出、窗口看门狗定时器（WWDT）、实时时钟（RTC）

模拟外设：温度传感器、一个12位ADC
串行接口：最多五个USART接口、四个USART、两个支持DMA的SSP控制器、两个I²C总线接口

时钟： 12 MHz 内部 RC 振荡器、用于 RTC 的片上 32 kHz 振荡器、可编程看门狗振荡器、 1 MHz 至 25 MHz 的晶体振荡器、主时钟、IRC 或看门狗振荡器

四种节能模式：休眠模式、深度休眠模式、关机模式和深度关机模式
上电复位(POR)

掉电检测

识别器件的唯一序列号

单电源（2.4 V 至 3.6 V）

RTC的独立VBAT电
工作温度范围 -40 °C 至 105 °C
提供 LQFP48、LQFP64 和 LQFP100 封装

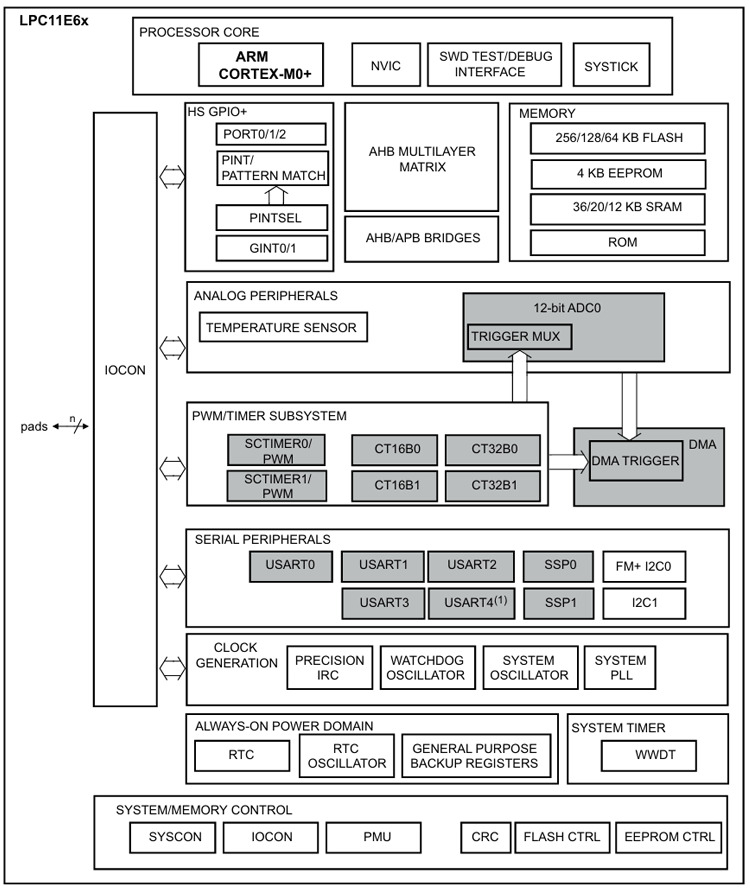

功能框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足NXP（恩智浦）LPC11E6x系列芯片的裸片离线烧录与在板烧录的量产需求。

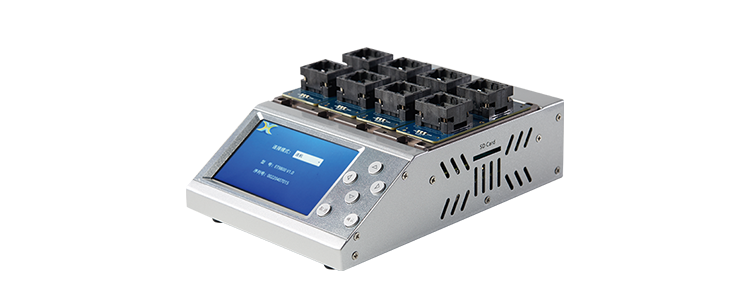

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
