LPC11U6x系列是恩智浦（NXP）推出的一款基于ARM Cortex-M0内核的低成本32位微控制器，CPU最高工作频率可达50 MHz。在保持低功耗特性的同时具备出色的处理性能，适合对能效和成本均有一定要求的嵌入式应用。在存储资源方面，配置最多256KB的片上存储器，4KB的EEPROM和36KB的SRAM，支持频繁读写操作，可用于运行时数据存储和程序堆栈空间，以保障系统在复杂任务下的稳定运行。

在外设功能方面，集成了多种丰富的接口与控制模块，包括DMA控制器、CRC 校验引擎、全速USB2.0设备控制器、两个 I²C 总线接口、最多五个USART接口、两个SSP接口、PWM/定时器子系统、实时时钟等，以满足多样化的系统需求。且内置12位模数转换器（ADC），用于采集多通道模拟信号；片内温度传感器，可监测芯片内部温度，为系统热管理提供参考。此外，该系列还提供可配置的I/O端口，最多80个通用I/O引脚，支持多种工作模式，可满足复杂系统的外设连接需求。LPC11U6x 系列凭借其充足的存储资源、丰富的外设接口以及灵活的 I/O 配置，广泛应用于三相电表、GPS 追踪器 、汽车收音机、 游戏配件、医疗监测仪等应用场景中。

主要特性：

CPU：ARM Cortex-M0内核 ，工作频率高达50MHz

存储器：最高256KB片上闪存、4KB EEPROM和32KB的SRAM

数字外设：最多80个通用输入输出（GPIO）引脚、两个16位和四个32位标准计时器、最多 19 个 PWM 输出、窗口看门狗定时器（WWDT）、实时时钟（RTC）

模拟外设：一个12位ADC

串行接口：最多可支持五个USART接口、四个USART使用共享的分数波特发生器、两台支持 DMA 的 SSP 控制器、两个I2C总线接口、USB 2.0 全速设备控制器、带片上 PHY 处理器、支持无XTAL的低速模式

时钟生成：12MHz内部RC振荡器、RTC振荡器、晶体振荡器、可编程看门狗振荡器、时钟输出功能带分频器

四种节能模式：休眠模式、深度休眠模式、关机模式和深度关机模式

上电复位(POR)

掉电检测

唯一的设备序列号用于识别

单电源（2.4 V 至 3.6 V）

RTC 独立 VBAT 供电

工作温度范围 -40 °C 至 105 °C

提供LQFP48、LQFP64 和 LQFP100 封装

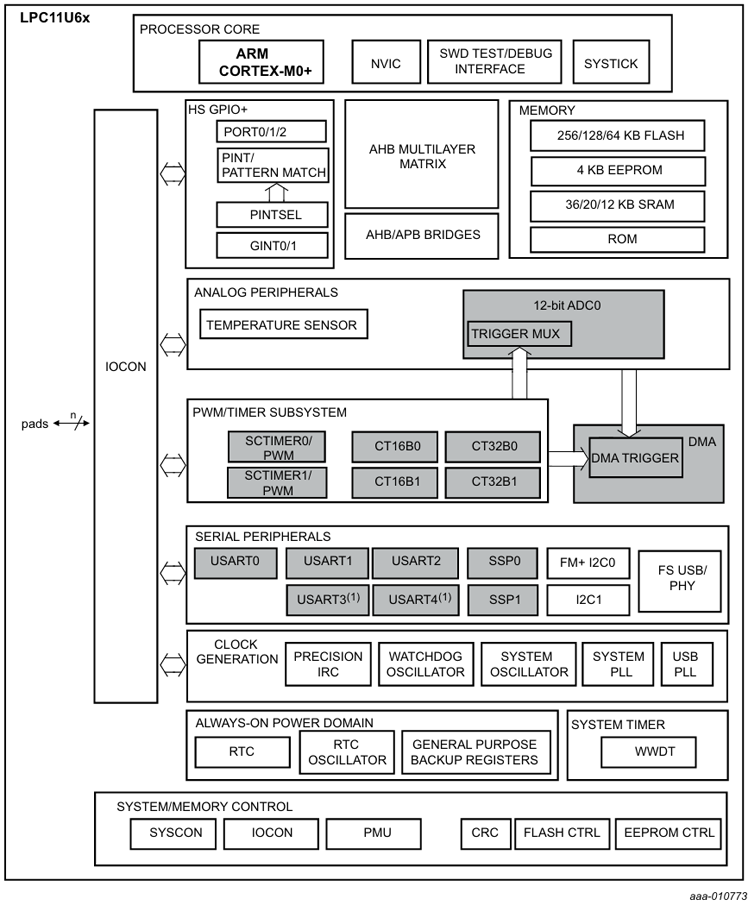

功能框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足NXP（恩智浦）LPC11U6x系列芯片的裸片离线烧录与在板烧录的量产需求。

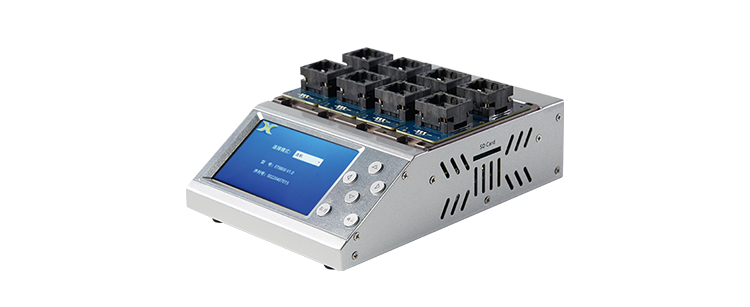

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
