S12ZVM是恩智浦（NXP）一款16位混合信号微控制器系列，主要应用在工业和汽车的电机控制领域。S12ZVM 系列芯片在电机控制领域展现出卓越的通用性，适用于工业和汽车的多种电机控制应用，无论是无刷直流 (BLDC) 电机、永磁同步电机 (PMSM)，还是开关磁阻电机 (SRM)，它都能精准驾驭。在工业场景中，它可助力各类生产设备的电机实现高效稳定运行，提升生产效率；在汽车领域，它能为汽车的动力系统、转向系统等关键部位的电机提供精确控制，保障汽车的性能和安全性。

1.高度集成的功能模块

S12ZVM MCU 集成了 12V 至 5V 的稳压器，能够自动适应不同的输入电压，确保芯片及相关电路在各种电源环境下都能稳定获取合适的电压，为电机控制提供稳定的电力支持。同时，它还集成了 LIN 物理层或 CAN 物理层，使其能够与其他设备进行高效的数据交互，实现电机控制的智能化和网络化。此外，栅极驱动器单元 (GDU) 的集成更是一大亮点，它能够直接控制 6 个功率 MOSFET，精准调节电机的功率输出，实现对电机转速、扭矩等参数的精确控制。

2.小型化与高效率

S12ZVM 系列芯片提供的小型化解决方案，对于工业设备和汽车内部空间有限的应用场景来说，无疑是一大福音。它在实现强大功能的同时，尽可能地减小了自身的体积，为系统设计提供了更大的灵活性。而且，其高效的性能表现，能够在保证电机控制精度的前提下，降低能耗，提高能源利用效率，既符合工业节能减排的需求。

3.可扩展性优势

该系列芯片具备可扩展性，S12ZVM 系列芯片能够根据不同的应用需求，灵活扩展自身的功能，无论是增加新的控制算法，还是连接更多的外部设备，它都能轻松应对，为未来的技术升级和应用拓展提供了有力保障。

主要特性：

增强型S12Z内核，50MHz总线速率

16kB至256kB闪存(ECC)

128B至1kB EEPROM(ECC)

2kB至32kB RAM(ECC)

6通道PMF 15位PWM，用于电机控制与死区时间、故障管理

双通道12位模数转换器(ADC)

同步ADC转换的可编程触发单元(PTU)

3.5至20V工作电压范围

CAN物理层(仅限S12ZVMC256)

LIN物理层(仅限S12ZVML128、S12ZVML64、S12ZVML32和S12ZVML31)

6个功率MOSFET的栅极驱动电路(GDU)

面向电流测量/感测的两个运算放大器

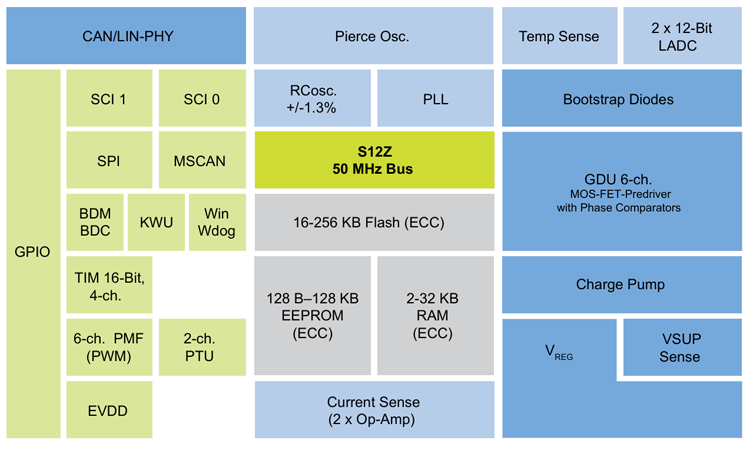

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足NXP（恩智浦）S12ZVM系列芯片的裸片离线烧录与在板烧录的量产需求。

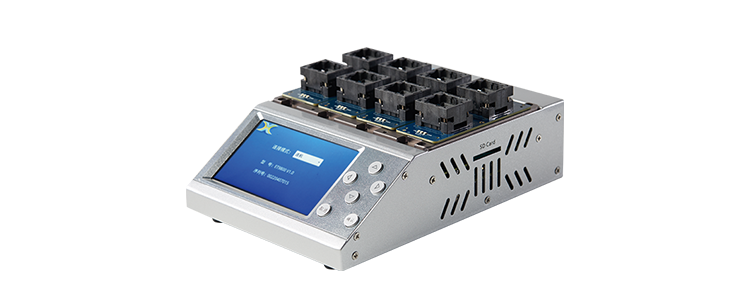

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
