LPC11Cxx MCU 系列是恩智浦（NXP）基于 ARM Cortex®-M0 内核开发的低成本32 位微控制器产品，最高工作频率可达50 MHz。该系列在继承传统8/16 位微控制器应用优势的基础上，通过优化架构显著减小了代码体积，同时在运行性能、低功耗特性、简洁的双字节指令集以及内存寻址能力等方面也表现突出，能够高效满足对成本与性能均有要求的应用场景。

在存储配置上，LPC11Cxx 系列提供16 KB或32 KB的闪存存储器，并配备最高8 KB的数据存储器（RAM），为程序运行与数据存储提供可靠保障。外设方面，该系列集成包括一个C_CAN 控制器、一个快速模式Plus I²C 总线接口、一个RS-485/EIA-485 UART、两个带SSP 功能的 SPI 接口、四个通用计数器/定时器、一个10 位 ADC、最多40 个通用 I/O 引脚等。此外，LPC11Cxx 还提供片上 C_CAN 驱动以及通过 C_CAN 接口进行闪存系统编程的工具，方便用户实现 CAN 总线通信与远程固件更新，进一步提升了系统的可维护性与功能扩展性。

凭借Cortex®-M0 内核的高效运算、低代码体积、丰富外设及 CAN 总线支持，LPC11Cxx 系列非常适合工业控制、汽车电子、通信模块以及各类需要高性价比32 位微控制器的嵌入式应用。

主要特性

系统：

搭载Arm Cortex®-M0处理器，最高运行频率可达 50 MHz

内置嵌套向量中断控制器（NVIC）

支持串行线调试（SWD）

集成系统节拍定时器（SysTick）

存储器：

最高32 KB 片内闪存编程存储器

8 KB SRAM

通过片内引导加载程序软件支持在系统编程（ISP） 与 在应用编程（IAP）

闪存ISP 命令可通过 UART 或 C_CAN 接口发送

数字外设：

最多40 个通用输入输出（GPIO）引脚，支持可配置的上拉/下拉电阻

GPIO 引脚可用作边沿触发和电平触发中断源

单个引脚提供20 mA 高电流输出驱动能力

两个I²C 总线引脚在 Fast-mode Plus 模式下支持 20 mA 高电流灌电流驱动

四个通用计数器/定时器，总计 4 路捕获输入与最多 13 路匹配输出

可编程窗口看门狗定时器（WDT）

模拟外设：10 位 ADC，支持 8 个引脚的输入复用

串行接口：

UART：支持分数波特率生成、内部 FIFO，以及 RS-485通信

两个SPI 控制器：具备 SSP 功能、FIFO 缓冲及多协议通信能力

I²C 总线接口：完全兼容 I²C 总线规范，支持 Fast-mode Plus，数据传输速率可达 1 Mbit/s，具备多地址识别与监听模式

C_CAN 控制器：集成片上 C_CAN与CANopen驱动

片上高速CAN 收发器（仅限 LPC11C22/C24型号）

三种低功耗模式：睡眠、深度睡眠、深度掉电

时钟生成：

2 MHz 内部 RC 振荡器，精度校准至 ±1%，可选作系统时钟源

晶体振荡器，工作频率范围为1 MHz 至 25 MHz

可编程看门狗振荡器，频率范围为7.8 kHz 至 1.8 MHz

PLL锁相环：无需高频晶体即可将 CPU 运行至最高频率，可从系统振荡器或内部 RC 振荡器获取时钟

时钟输出功能：带分频器，可输出反映系统振荡器时钟、IRC、CPU 时钟及看门狗时钟的信号

上电复位（POR）

欠压检测（Brownout Detect）：支持多达四个独立阈值，可触发中断或强制复位

唯一的器件序列号，便于识别与管理

单电源供电：3.3 V（工作电压范围 1.8 V 至 3.6 V）

提供48 引脚 LQFP 封装

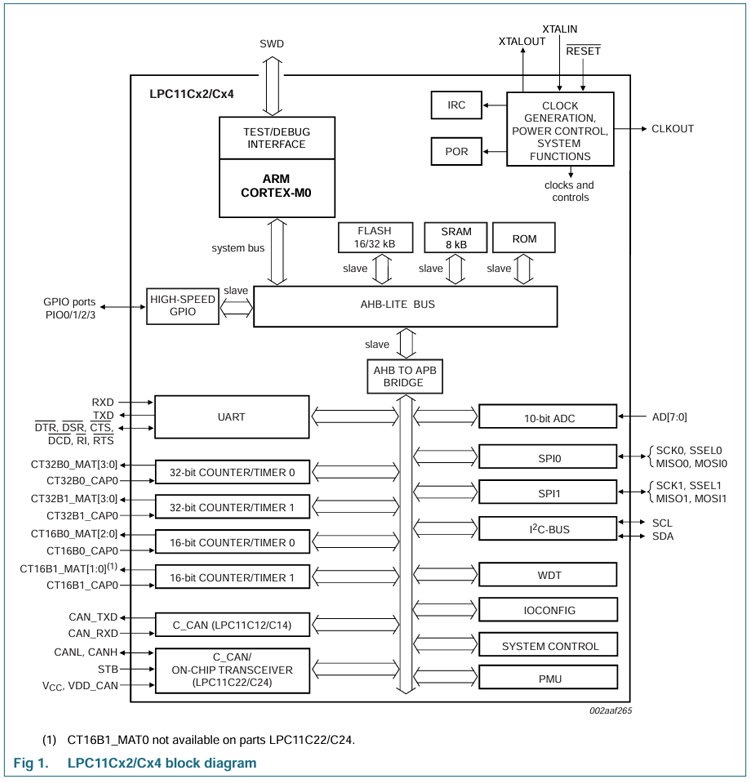

功能框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足NXP（恩智浦）LPC11Cxx 系列芯片的裸片离线烧录与在板烧录的量产需求。

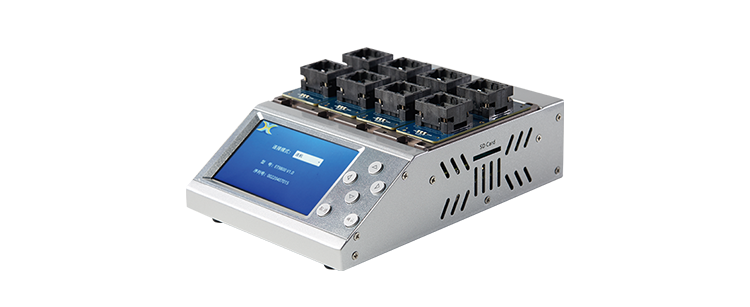

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
