LPC11D14MCU系列是恩智浦（NXP）推出的一款基于 ARM Cortex-M0 内核的 32 位微控制器，最高工作频率可达50 MHz。LPC11D14 特别针对液晶显示（LCD）应用进行了优化，能够直接驱动包含最多 4 个背板与 40 个节段的静态或多路复用 LCD 屏幕。其内置的显示 RAM 支持自动递增寻址功能，可显著减少软件在刷新显示内容时的处理负担，提高系统效率。同时，该 MCU 还支持与多段 LCD 驱动器进行级联，最大可管理 2560 个显示节段，适合更大的显示应用程序。

在存储资源方面，LPC11D14 提供了 32 KB 的片内存储器，并配备 8 KB 的 SRAM 作为运行内存。此外，器件还集成了丰富的外设接口，一个快速模式Plus I2C 总线接口、一个 RS-485/EIA-485 UART、最多两个带 SSP 功能的 SPI 接口、四个通用计数器/定时器、一个 10 位 ADC 和最多 42 个通用 I/O 引脚。为系统连接和通信提供全面支持。在功耗管理方面，内置恩智浦专有的API 驱动功耗优化。开发者只需通过简单的 API 函数调用，即可实现对系统性能、能效比以及动态功耗的实时监控与调整。这一特性使得工程师在设计电池供电或能量受限的产品时，能够更加便捷地实现低功耗运行，延长设备续航时间，同时保持稳定的处理能力。

LPC11D14系列凭借其高性能、优化的LCD 驱动能力、丰富的外设接口及灵活高效的功耗管理机制，适用于面向成本敏感、功耗受限且需集成显示功能的嵌入式应用。

主要特性

LCD驱动：支持40 个段（Segment）支持 1 到 4 个背板（Backplane）内置显示 RAM，并支持自动递增寻址

系统部分：ARM Cortex-M0 处理器，最高运行频率可达 50 MHz

ARM Cortex-M0 内置嵌套向量中断控制器（NVIC）

串行线调试（Serial Wire Debug），系统节拍定时器（System Tick Timer）

存储器：32 KB 片上 Flash 编程存储器、8 KB SRAM、可通过片上引导程序软件实现在系统编程（ISP）和在应用编程（IAP）

数字外设：

42 个通用输入输出引脚（GPIO），可配置上拉/下拉电阻；此外还支持可配置的开漏模式。

GPIO 引脚可用作边沿触发或电平触发的中断源

单个引脚具备高电流输出驱动能力（20 mA）

两个I²C 总线引脚具备高电流灌电流驱动能力（20 mA），支持快速模式增强版（Fast-mode Plus）

四个通用计数器/定时器，总共支持 4 路捕获输入和 13 路匹配输出

可编程窗口看门狗定时器（WatchDog Timer，WDT）

模拟外设：10 位模数转换器（ADC），可在 8 个引脚间进行输入复用

串行接口：

UART，支持分数波特率生成、内部 FIFO 缓冲及 RS-485 通信。

两个SPI 控制器，具备 SSP 特性，带 FIFO 缓冲及多协议功能。

I²C 总线接口，完全符合 I²C 总线规范，支持快速模式增强版（Fast-mode Plus），数据传输速率可达 1 Mbps，具备多地址识别及监听模式功能。

时钟生成：

2 MHz 内部 RC 振荡器，精度经校准至 ±1%，可选作系统时钟源。

晶体振荡器，工作范围为1 MHz 至 25 MHz。

可编程看门狗振荡器，频率范围为9.4 kHz 至 2.3 MHz。

电源控制：集成电源管理单元（PMU），可在睡眠（Sleep）、深度睡眠（Deep-sleep）及深度掉电（Deep power-down）模式下最小化功耗

上电复位

欠压检测

唯一的器件序列号，用于设备识别

单电源供电（电压范围 1.8 V 至 3.6 V）。

提供 100 引脚 LQFP100 封装。

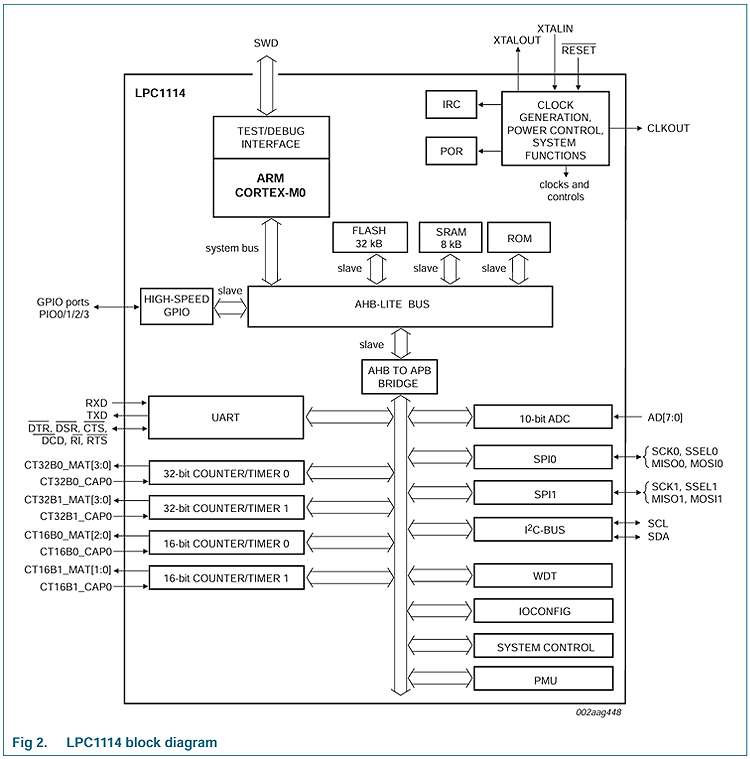

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足NXP（恩智浦）LPC11D14系列芯片的裸片离线烧录与在板烧录的量产需求。

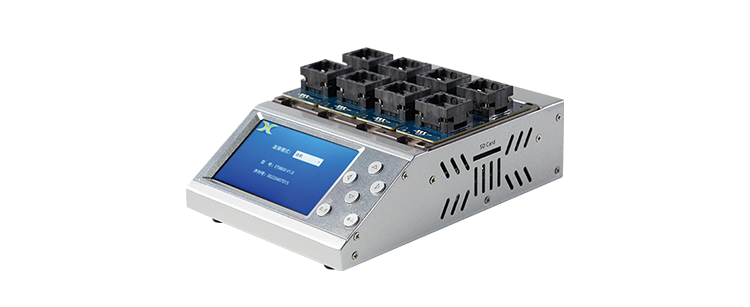

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
