LPC11E1x 系列微控制器（MCU）是由恩智浦（NXP）推出的高性能、低功耗解决方案，基于 ARM Cortex-M0 内核构建，是一款面向广泛嵌入式应用的 32 位微控制器。该系列最高工作频率可达 50 MHz。LPC11E1x 采用精简而高效的指令集，并优化了内存寻址机制，使其在执行相同功能时所需的代码量明显小于传统的 8 位或 16 位微控制器架构。在存储资源配置方面，LPC11E1x 系列提供了高达 32 KB 的片内 Flash 程序存储器，10 KB 的 SRAM 数据存储器，4 KB 的 EEPROM 存储空间，用于存储数据和运行时处理数据。

此外，该系列MCU 集成了丰富的数字与模拟外设，以满足复杂系统的连接与控制需求。主要包括：多达54 个通用输入/输出（GPIO）引脚，支持多种工作模式配置，便于灵活应对不同电路设计需求；一个10 位模数转换器（ADC），其输入通道可在 8 个引脚间进行多路复用，适合采集电压、温度、压力等模拟信号；一个支持超快速模式的 I²C 总线接口，可实现高速、低功耗的短距离通信；一个兼容 RS-485 / EIA-485 标准的 USART 接口，支持同步通信模式与智能卡（ISO 7816）协议，适合工业现场总线、读卡器及远距离数据通信应用；两个带 SSP（同步串行端口）功能的 SPI 接口，用于连接高速外设，如无线模块、显示屏或存储芯片；四个通用计数器/定时器，支持 PWM 输出、输入捕获、脉冲计数及定时中断等功能，为电机控制、信号生成和事件计时提供可靠支持。

凭借其卓越的处理性能、低功耗特性、丰富的外设资源以及高集成度，LPC11E1x 系列广泛应用于消费类电子产品、手持式扫描设备、医疗仪器、工业自动化控制等多个领域。

主要特性

CPU: ARM Cortex-M0 处理器，工作频率高达50MHz。

存储器：最高32KB闪存、10KB SRAM、4KB 片内EEPROM数据存储器

数字外设：可编辑窗口化看门狗定时器(WWDT)、部低功率看门狗振荡器 (WDO)、四个通用计数器/定时器、多达54个通用I/O (GPIO)引脚

模拟外设:10 位ADC，输入在8个引脚中多路复用

串行接口：USART、两个SSP控制器、I2C 总线接口

时钟：1MHz至25MHz系统振荡器、12 MHz高频内部RC振荡器(IRC)、低功率低频看门狗振荡器(WDO)、主时钟、IRC或看门狗振荡器

四种节能模式：睡眠模式、深度睡眠模式、关机模式和深度关机模式

上电复位(POR)

掉电检测，设有4个独立的阀值可触发中断和强制复位

识别器件的唯一序列号

3.3 V 单电源（1.8V至3.6V）

温度范围−40 °C至+85 °C

提供LQFP64、LQFP48和HVQFN33封装

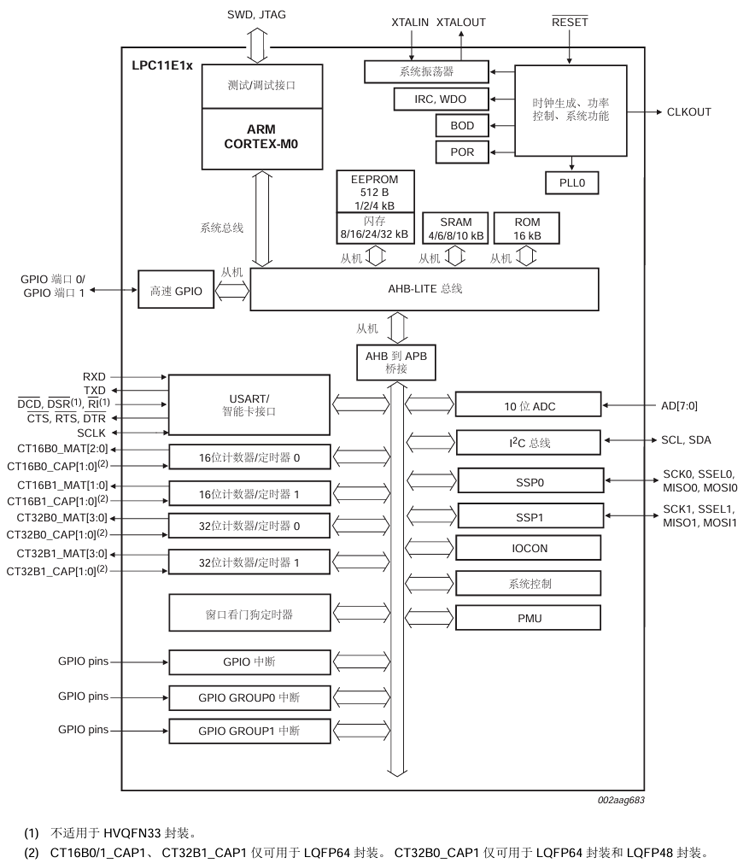

功能框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足NXP（恩智浦）LPC11E1x 系列芯片的裸片离线烧录与在板烧录的量产需求。

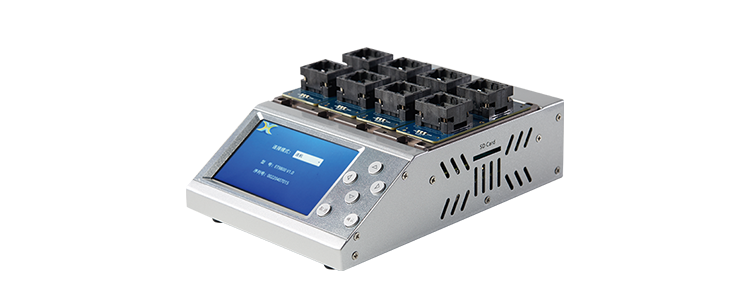

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
