MC9S08LG32 系列是NXP（恩智浦）基于8位HCS08内核推出的微控制器，面向工业与汽车电子领域的多样化应用需求。该系列支持多达296段的段式液晶显示屏(LCD),可驱动5V段氏LCD面板，兼具高性能与灵活的引脚复用功能，非常适合电能表、家用电器、暖通空调（HVAC）系统以及入门级仪表盘等应用场景。

在存储与系统资源方面，该系统提供高达32KB的Flash程序存储器，并支持2V-5.5V宽电压工作的RAM,能够在较宽的电源波动范围内可靠保存运行数据与变量，满足系统对存储容量与电源适应性的双重需求。

在外设配置方面，MC9S08LG32 系列集成了丰富的模拟与通信模块，主要包括12 位模数转换器（ADC），可提供 16 个输入通道，便于多路模拟数据的信号采集；MTIM 定时器模块、实时计数器（RTC）模块、两个定时/脉宽调制模块（TPM）以及 2 个串行通信接口（SCI）、1 个串行外设接口（SPI）以及 1 个 I²C 总线接口，满足多种总线通信需求；此外，该系列提供多达 69 个通用输入/输出（GPIO）引脚，为系统功能扩展、外设连接及多路信号控制提供了充足的硬件资源。

主要特性：

S08中央处理单元(CPU)

LCD驱动器和内部电荷泵

电磁干扰/兼容性 (EMI/EMC)

片上存储器: 由两个独立的阵列组成的高达32 KB闪存，在整个工作电压和温度范围内均可进行读取/编程/擦除操作，2V至5.5V RAM

外设: 模数转换器(ADC)16通道，12位分辨率、定时器MTIM、一个2通道(TPM1)和一个6通道(TPM2)，每个通道可选择用于捕捉输入、比较输出、缓冲沿或中心对齐PWM、2个串行通信接口(SCI)串行外设接口(SPI)、I²C，最大总线负载时最高达100 kbps实时计数器(RTC)模块

输入/输出: 多达69个通用输入/输出(GPIO)引脚，其中两个引脚只输出、8个键盘中断引脚(KBI)、IRQ

系统保护:计算机正常运行(COP)看门狗模块复位、带复位或中断功能的低电压检测、带复位功能非法操作码和非法地址检测、闪存块保护

封装：48 针 LQFP、64 针 LQFP 和 80 针 LQFP

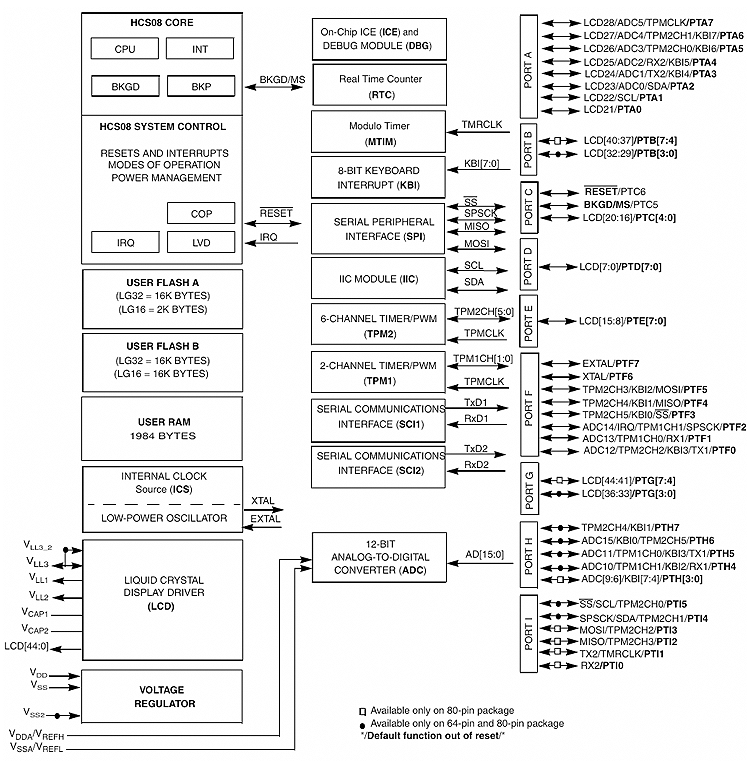

                                                                                                                                                                                                                                                                                   内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足NXP（恩智浦）MC9S08LG32 系列芯片的裸片离线烧录与在板烧录的量产需求。

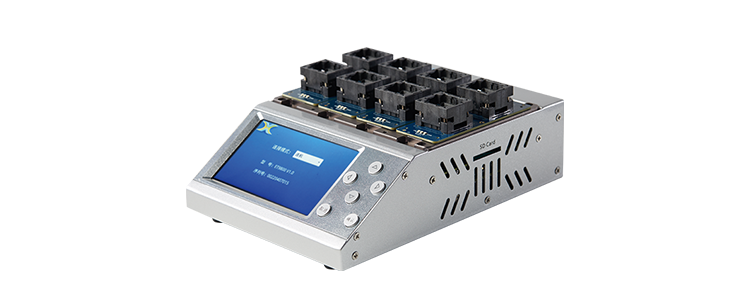

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
