MC9S08SH16系列芯片，作为恩智浦（NXP）S08 8 位微控制器家族中的一员，为 5V范围的应用提供了全新的低端选择，适合工业控制、汽车电子和消费电子领域。

1. 第三代闪存与内存集成

它集成了第三代闪存与内存，具备快速且可写入的编程能力，最高可达20 微秒 / 字节。无论是数据的存储还是程序的更新，都能在极短的时间内完成，为各种应用场景提供了坚实的性能保障。

2. 灵活多样的时钟选项

芯片内置的时钟源（ICS）模块和低功耗振荡器模块（XOSC）等，构建了一套灵活的时钟系统。能够根据不同的应用需求，提供恰到好处的时钟信号。无论是对时钟稳定性要求极高的精密仪器，还是追求低功耗运行的便携式设备，MC9S08SH16 系列芯片都能通过灵活的时钟选项，满足各种复杂的应用场景。

3. 丰富的接口与输出选项

这款芯片拥有最多可达23 条双向线路，以及 PTB（5：2）和 PTC（3：0）的集群输出选项，为外部设备的连接提供了极大的便利。同时，多种串行通信接口（SCI）、串行外设接口（SPI）、I²C 总线模块，让芯片与其他设备之间的数据传输畅通无阻，实现高效的数据通信。

4.模拟外设与定时模块集成

MC9S08SH16 系列芯片集成了 16 通道，10 位模数转换器（ADC），能够精准地将模拟信号转换为数字信号。模拟比较模块（ACMP）则可对模拟信号进行实时比较，为系统的智能控制提供依据。实时计数器（RTC）就像一个精准的 “时间管家”，为系统提供准确的时间计数。温度传感器则能实时监测芯片的温度，确保其在安全的温度范围内运行。此外，可编程 16 位定时器 / PWM 模块（TPM1 和 TPM2）以及 8 位模定时器模块（MTIM），为定时控制和脉宽调制提供了丰富的选择，满足不同应用场景下的定时和波形生成需求。

MC9S08SH16系列自带系统保护功能，无论是面对电压波动、电流过载还是其他异常情况，系统保护功能都能及时启动，保障整个系统的可靠性和稳定性。正因为这些出色的特性，MC9S08QD4 系列芯片广泛适用于于工业人机接口、暖通空调(HVAC)、家用电器等场景中。

主要特性：

最高可支持40 MHz HCS08 CPU（20 MHz总线频率）

嵌入式闪存，最多可写/擦除100,000次（最小写入/擦除）

内部时钟源模块（ICS）

低功耗振荡器模块（XOSC）

支持外部时钟源输入，最高可达40 MHz

最多可达23条双向线路

每个输出功率为10 mA;封装最大输出功率为60 mA

带复位的非法操作码检测

提供将不同端口的多脚绑定到同一控制寄存器的选项

串行通信接口模块

串行外设接口模块与I²C总线模块

16 通道，10 位模数转换器（ADC）

模拟比较模块（ACMP）

实时计数器（RTC）

可编程16位定时器/PWM模块（TPM1和TPM2）

8位模定时器模块（MTIM），配备8位预分频器

系统保护

开发支持

28引脚TSSOP封装、20引脚TSSOP封装、16引脚TSSOP封装

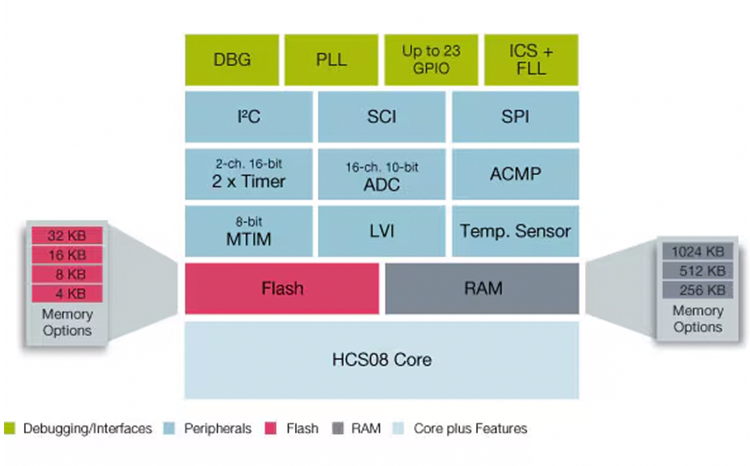

内部框图

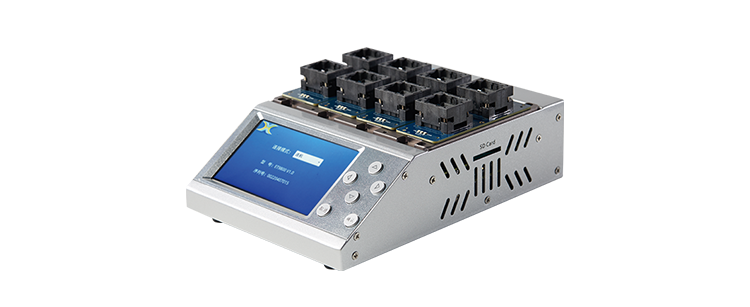

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足NXP（恩智浦）MC9S08SH16系列芯片的裸片离线烧录与在板烧录的量产需求。
